独立可操纵的滑轮

皮带技术在带有独立可操纵的滑轮或ISP的平纹皮带跟踪中开发了一种创新概念。它可用于以下系统设计：

• 两个滑轮输送系统，其中ISP是惰轮或从动皮带轮
• 在公共轴上具有多个惰轮滑轮的系统
• 具有蛇形或其他复杂皮带路径的系统
• 通过ISP转向平带 - 基于通过调节皮带轮相对于带的角度改变张力关系的概念。

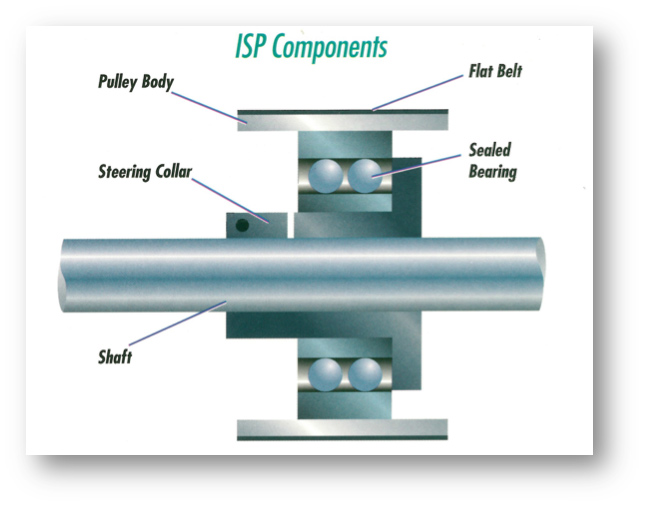

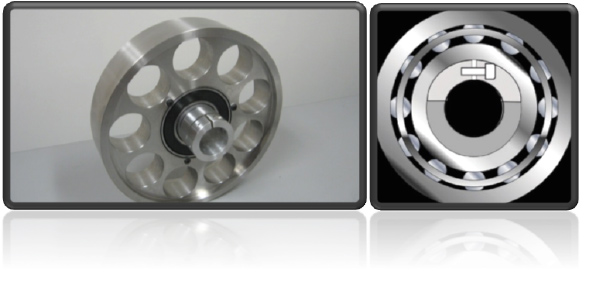

我们的PureSteel通过枕头块调节而不是将滑轮轴移动到左/右/右或上/下移动^®ISP将可变转向环和密封轴承总成安装到皮带轮体上。转向轴环设计有斜孔或偏置孔。旋转时，套环会改变滑轮体的角度，从而使皮带在滑轮表面进行可控的双向运动。

纯粹^®ISP只能从Belt Technologies获得。它提供了一种控制扁平金属带的简单方法。用户可以将ISP转向与传统的皮带跟踪设计（凸度、翻边和正时元件）相结合，创建一个协同式皮带跟踪系统，该系统可以高效、精确地将皮带转向到指定的跟踪参数。

ISP的独特特征和优点

• 通过旋转转向套环可以快速跟踪平皮带
  • ISP设计可最大限度地减少生产机械上更换皮带时的停机时间
  • ISP系统易于使用，不需要特殊的工具或培训
  • ISP简化了使用平带的输送机系统的设计和装配
• 现有的惰轮通常可以改装为ISP，而无需对系统进行重大修改
  • 建立皮带跟踪参数后，不需要维护
  • 当使用法兰和正时皮带轮时，ISP通过最小化侧面负载来延长皮带寿命

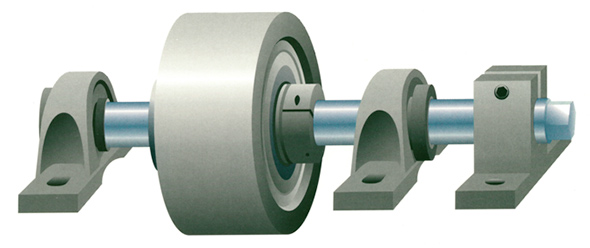

安装和使用

纯粹^®ISP使用市售的枕形块安装到系统框架。夹具用于防止轴转动。

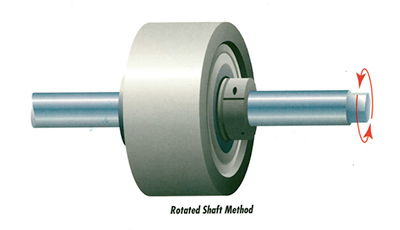

ISP平带跟踪的转轴法

• 用于轴上具有单个滑轮的系统使用
• 随着滑轮机身是盖子设计的，总是使用
• 当多个滑轮上都在普通轴上
• 当ISP是多个滑轮系统中的转向辊时，选择性地使用

要投入使用，请使用ISP内置的开口环和锁紧螺钉将ISP固定到轴上。将轴和轴环作为一个整体旋转。当获得所需的跟踪特性时，通过固定轴夹防止轴旋转。滑轮体现在将围绕ISP组件中内置的轴承旋转。此方法允许在张紧运行时跟踪皮带。

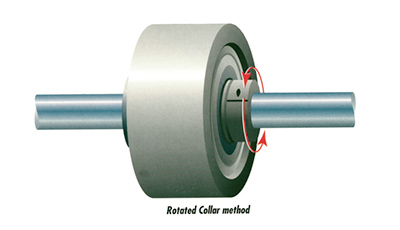

ISP平带跟踪的旋转套环方法

• 当同一轴上有多个皮带轮时，用于单独调整每个皮带/皮带轮组合
• 当系统具有典型的蛇形和其他复杂带路径系统的典型轴系时使用。建议只有当皮带静置时才进行这些调整。

要使用，通过轴夹固定轴，松开转向套环的锁定螺钉，并绕轴旋转转向套环。当获得所需的皮带跟踪特性时，固定锁定螺钉。

哪种设计适合你？

这种新产品有许多应用，因此皮带技术公司设计和制造独立的可操纵皮带轮，以满足您的需要。

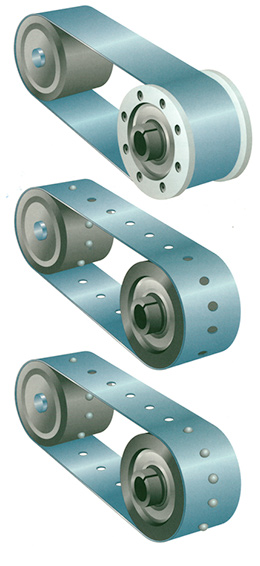

纯粹^®系统配置编号1

• ISP是一个摩擦驱动皮带轮。Teflon.^®凸缘附着在滑轮身上，以建立横向约束。ISP的转向特征用于将带的一个边缘设置在凸缘上，以极小的侧向装载到带。
• 跟踪精度为0.030“（0.762毫米）或更好。

纯粹^®系统配置编号2

• ISP是一个摩擦驱动滑轮。驱动皮带轮的齿和皮带的穿孔建立了横向约束。ISP的转向特征用于最小化带穿孔的侧装。
• 跟踪精度为0.008“（0.203毫米）和0.015”（0.381毫米），用于金属带系统。

或者

• ISP是一个正时皮带轮。ISP的轮齿和皮带的孔眼用于精确跟踪控制皮带，ISP的转向功能用于最小化皮带孔眼的侧向负载。同样，金属带的跟踪精度为0.008〃（0.203 mm）到0.015〃（0.381 mm）。

虽然通常不建议在驱动器和驱动的滑轮中具有定时元件，但是这种设计可以在具有滑轮之间的长中心距离的金属带系统上选择性地使用这种设计，并且在滑轮表面上的微粒积累的应用中连续地改变跟踪的应用皮带的特征。
